Automatický nakladač svazků vláknových laserových řezaček trubek
Číslo modelu: P2060A / P3080A
Zavedení:
- Délka potrubí:6000 mm / 8000 mm
- Průměr trubky:20 mm-200 mm / 30 mm-300 mm
- Velikost načítání:800 mm * 800 mm * 6000 mm / 800 mm * 800 mm * 8000 mm
- Výkon laseru:1000 W 1500 W 2000 W 2500 W 3000 W 4000 W
- Použitelný typ trubky:Kulatá trubka, čtvercová trubka, obdélníková trubka, oválná trubka, ocel ve tvaru D, tvaru T, tvaru H, kanálová ocel, úhlová ocel atd.
- Použitelné materiály:Nerezová ocel, měkká ocel, pozink, měď, mosaz, hliník atd.
Laserový řezací stroj na trubky s automatickým nakladačem svazků
Neustále vylepšujeme a modernizujeme výkon laserového řezacího stroje na trubky.
Součásti
Detaily laserového řezacího stroje na trubky
Automatický zavaděč balíčků
Automatický nakladač svazků šetří práci a čas nakládání, což vede k hromadné výrobě.
Kulaté a obdélníkové trubky lze plně automatizovat bez lidského zásahu. Ostatní tvarové trubky lze poloautomaticky podávat ručně.
Pokročilý systém upevnění sklíčidla
Plovoucí podpěra z horního materiálu
Plovoucí podpěra / sběrné zařízení
Tříosé propojení
Rozpoznávání svarových švů
Hardware - plýtvání
Volitelné - zařízení pro čištění vnitřních stěn třetí osy

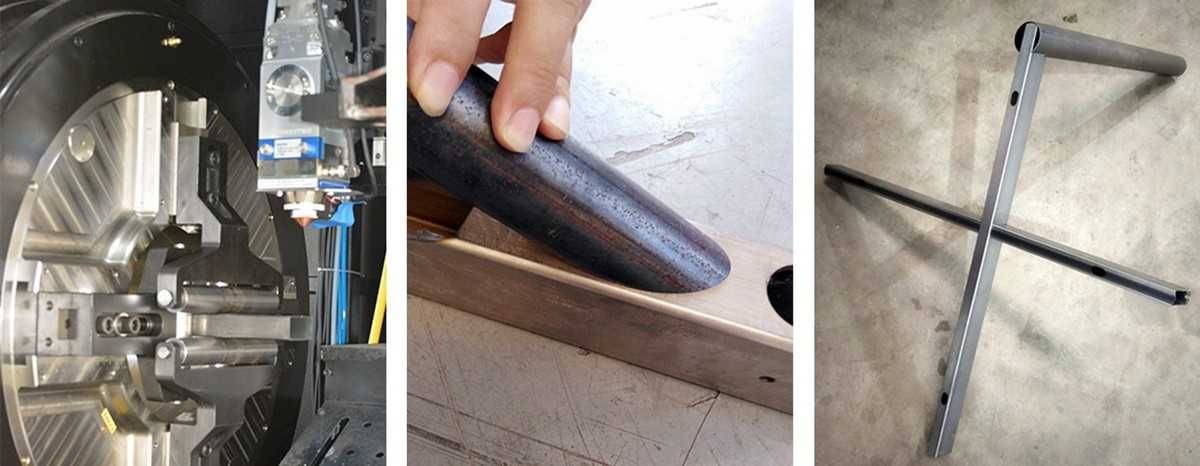

Vzorky pro řezání trubek laserem
Technické parametry
| Číslo modelu | P2060A |
| Výkon laseru | 1000 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W |
| Laserový zdroj | IPG / nLight vláknový laserový rezonátor |
| Délka trubky | 6000 mm |
| Průměr trubky | 20 mm ~ 200 mm |
| Typ trubice | Kulaté, čtvercové, obdélníkové, oválné, typu OB, typu C, typu D, trojúhelníkové atd. (standardní); Úhlová ocel, ocelová profilová ocel, ocelová profilová ocel, ocelová profilová ocel, ocelová profilová ocel atd. (volitelně) |
| Opakujte přesnost polohy | ± 0,03 mm |
| Přesnost polohy | ± 0,05 mm |
| Rychlost polohy | Max. 90 m/min |
| Rychlost otáčení sklíčidla | Max. 105 ot./min |
| Akcelerace | 1,2 g |
| Grafický formát | Solidworks, Pro/e, UG, IGS |
| Velikost balíčku | 800 mm * 800 mm * 6000 mm |
| Hmotnost svazku | Max. 2500 kg |
GOLDEN LASER – ŘADA SYSTÉMŮ PRO ŘEZÁNÍ VLÁKNOVÝM LASEREM
| Automatický nakladač svazků trubek laserovým řezacím strojem | ||
| Číslo modelu | P2060A | P3080A |
| Délka potrubí | 6m | 8m |
| Průměr potrubí | 20 mm–200 mm | 20 mm–300 mm |
| Výkon laseru | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W | |
| Stroj na řezání trubek vláknovým laserem | ||
| Číslo modelu | P2060 | P3080 |
| Délka potrubí | 6m | 8m |
| Průměr potrubí | 20 mm–200 mm | 20 mm–300 mm |
| Výkon laseru | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W | |
| Vysoce odolný laserový řezací stroj na trubky | |
| Číslo modelu | P30120 |
| Délka potrubí | 12mm |
| Průměr potrubí | 30 mm–300 mm |
| Výkon laseru | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W |
| Plně uzavřený vláknový laserový řezací stroj s výměnným stolem pro palety | ||
| Číslo modelu | Výkon laseru | Oblast řezu |
| GF-1530JH | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W / 8000 W | 1500 mm × 3000 mm |
| GF-2040JH | 2000 mm × 4000 mm | |
| GF-2060JH | 2000 mm × 6000 mm | |
| GF-2580JH | 2500 mm × 8000 mm | |
| Otevřený typ vláknového laserového řezacího stroje | ||
| Číslo modelu | Výkon laseru | Oblast řezu |
| GF-1530 | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W | 1500 mm × 3000 mm |
| GF-1560 | 1500 mm × 6000 mm | |
| GF-2040 | 2000 mm × 4000 mm | |
| GF-2060 | 2000 mm × 6000 mm | |
| Dvojfunkční vláknový laserový řezací stroj na plechy a trubky | ||
| Číslo modelu | Výkon laseru | Oblast řezu |
| GF-1530T | 700 W / 1000 W / 1200 W / 1500 W / 2000 W / 2500 W / 3000 W | 1500 mm × 3000 mm |
| GF-1560T | 1500 mm × 6000 mm | |
| GF-2040T | 2000 mm × 4000 mm | |
| GF-2060T | 2000 mm × 6000 mm | |
| Vysoce přesný lineární motor s vláknovým laserovým řezacím strojem | ||
| Číslo modelu | Výkon laseru | Oblast řezu |
| GF-6060 | 700 W / 1000 W / 1200 W / 1500 W | 600 mm × 600 mm |
Aplikační průmysl
Používá se hlavně ve fitness vybavení, kancelářském nábytku, regálech, ocelových konstrukcích, lékařském průmyslu, kolejnicových regálech a dalších průmyslových odvětvích pro kulaté trubky, čtvercové trubky, obdélníkové trubky a tvarové trubky a další zpracování profilů.
Použitelné materiály
Nerezová ocel, uhlíková ocel, hliník, mosaz, měď, pozinkovaná ocel, legovaná ocel.
Použitelné typy trubek
Laserový řezací stroj na trubky pro hromadnou výrobu v našem zákaznickém areálu
Pro více informací kontaktujte prosím společnost Goldenlaser. Vaše odpovědi na následující otázky nám pomohou doporučit nejvhodnější laserový řezací stroj na trubky.
1, Jaký typ trubky potřebujete k řezání laserem? Kulatou trubku, čtvercovou trubku, obdélníkovou trubku, oválnou trubku nebo trubku jiného tvaru?
2. Jaký je to druh kovu? Měkká ocel, nerezová ocel, hliník nebo...?
3. Jaká je tloušťka stěny, průměr a délka trubky?
4. Jaký je konečný produkt trubky? (V jakém odvětví se používá?)
5. Název vaší společnosti, webové stránky, e-mail, telefon (WhatsApp / WeChat)?
